Цоколі автоламп: H1, H4, H7, H11
Чим відрізняються основні цоколі фар, як їх розпізнати за формою і де кожен стоїть.
Уклала: Редакція AvtoSpec Оновлено: Як ми збираємо дані

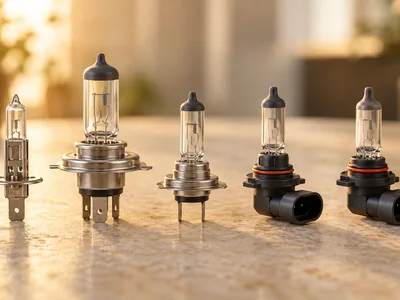

Розпізнайте за формою
Подивіться на контакти старої лампи — їх видно без розбирання фари.
Таблиця цоколів
Цоколь і потужність — за Правилами ООН № 37 для галогенних ламп 12 В. «Де стоїть» — типове застосування; у вашому авто дивіться таблицю моделі.
| Цоколь | Основа | Нитки | Вт | Де стоїть |
|---|---|---|---|---|
| Основні цоколі фар | ||||
| H1 | P14.5s | 1 | 55 | Дальнє світло, протитуманні фари |
| H4 | P43t | 2 | 60/55 | Ближнє і дальнє світло в одній лампі |
| H7 | PX26d | 1 | 55 | Ближнє або дальнє світло |
| H11 | PGJ19-2 | 1 | 55 | Ближнє світло, протитуманні фари |
| Інші поширені | ||||
| HB3 | P20d | 1 | 60 | Дальнє світло |
| HB4 | P22d | 1 | 51 | Ближнє світло, протитуманні фари |
| H16 | PGJ19-3 | 1 | 19 | Протитуманні фари |
Таблицю можна гортати вбік →
Як не переплутати
- Маркування на лампіКатегорію лампи (H7, H11…) за Правилами ООН № 37 наносять на цоколь або колбу.
- Кількість контактівТри контакти — H4; два — H7, H11, HB3, HB4; один — H1.
- Форма роз'ємуГ-подібний пластиковий роз'єм — H8, H11 або H16: цоколі PGJ19-1, -2 і -3 відрізняються ключами-вушками, потужність — 35, 55 і 19 Вт.
Питання про цоколі
Чи можна поставити H7 замість H11?
Ні. У них різні цоколі (PX26d і PGJ19-2): лампа не стане у фару правильно, а світло піде не туди.
Чим HB3 відрізняється від H11?
Обидві мають пластиковий роз'єм, але цоколі різні (P20d і PGJ19-2), а HB3 потужніша: 60 Вт проти 55. HB3 зазвичай стоїть у дальньому світлі, H11 — у ближньому чи протитуманних.
Де подивитися, яка лампа в моєму авто?
Відкрийте сторінку своєї моделі й покоління в розділі «Марки авто» або розділ «Заміна ламп» в інструкції.
